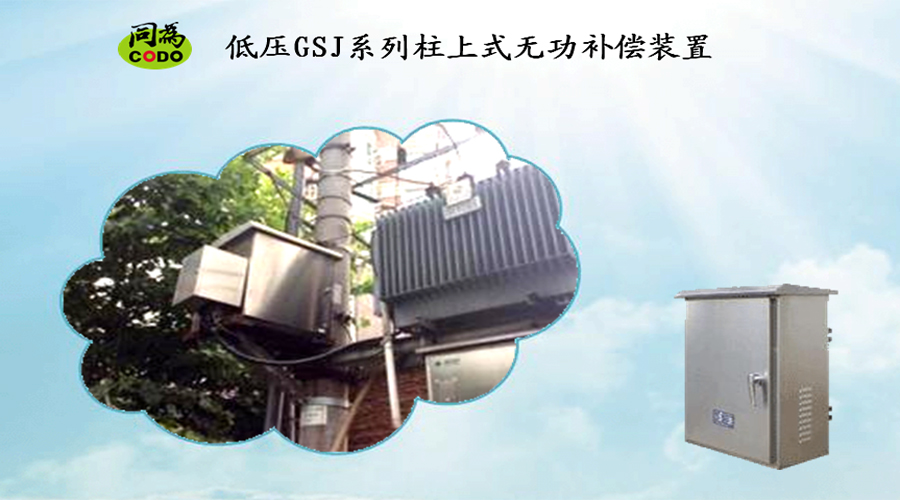

概述

低壓柱上式無功補償裝置，適用于城網及農網公用配變低壓出線側集中就地補償，通過并聯電容器組方式實現低壓無功補償。裝置采用微電腦控制技術，可根據系統的感性無功量、電網電壓和功率因數等參數的變化投切電容器，能有效提高低壓配電網的功率因數、改善電網供電質量、降低系統線路的損耗，同時也可提升變壓器的承載能力和利用率，達到節能的目的。

針對公用臺變三相負荷不平衡工況，本裝置可采用共補與分補相結合的方式，能夠有效改善配電電網三相無功的不平衡性，另外由于采用了配電監測系統，可實現配電系統無功補償?shù)淖詣踊蛿?shù)據的無線傳輸、采集，因此該裝置是城網及農網改造、變壓器柱上無功補償?shù)氖走x產品。

安裝柱上式低壓無功補償裝置的意義 ：

● 提高線路的功率因數到0.95以上；

● 減小線路的無功電流流動，降低線路損耗20%～40%；

● 降低變壓器的變損20%～40%；

● 增大輸變電設備傳輸有功功率的能力；

● 降低線路的壓降，提高線路末端的電壓；

● 實現臺區科學有效管理。

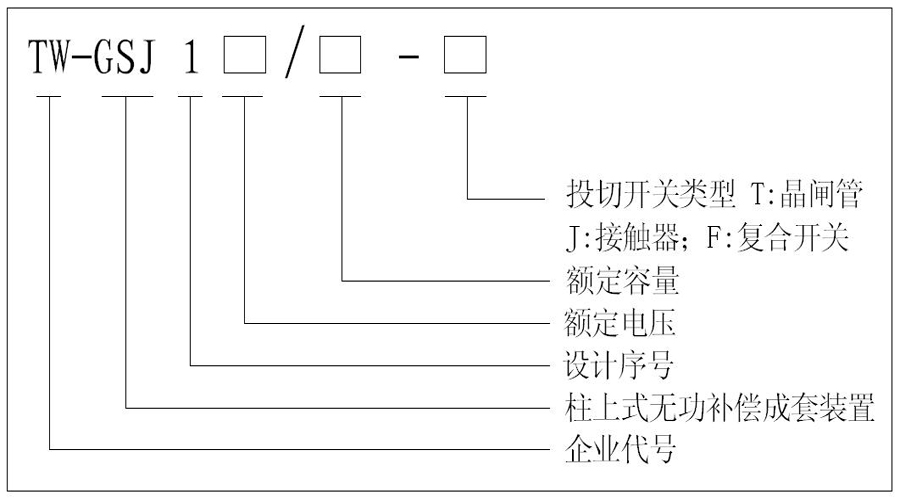

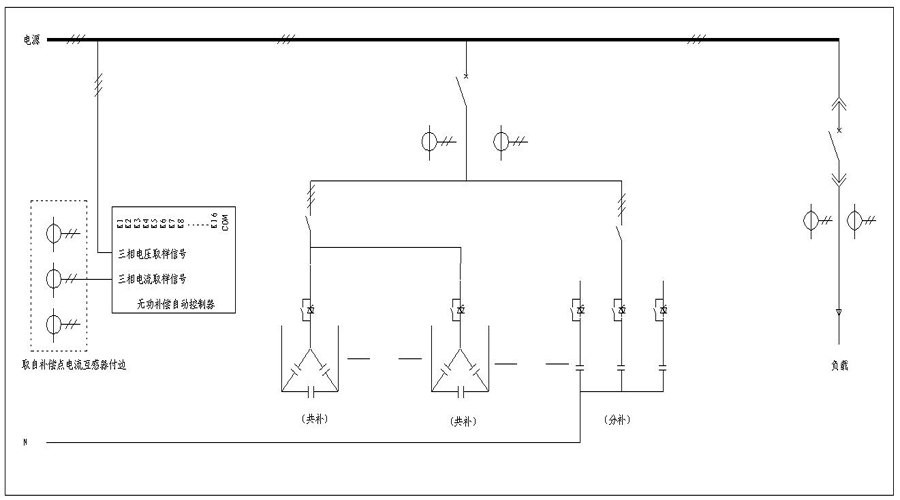

典型一次系統圖如下：

使用環境

● 環境溫度：-40℃ ~+45℃

● 最大日溫差：25℃

● 海拔高度：≤2000m，超過2000m可特殊設計

● 環境相對濕度：年平均值≤90%

● 地震烈度：8度

● 污穢等級：Ⅲ

● 安裝方式：戶外桿式（柱上）安裝

● 風速：不大于35m/s

● 覆冰厚度：≤10mm

● 安裝場所無有害氣體和蒸氣，無導電性或爆炸性塵埃

注:以上使用環境適用公司標準產品，可針對特殊環境進行特殊設計

● 補償容量：≤120kvar（可根據需要擴容）

● 控制路數：1～12路（可根據需要擴展）

● 補償方式：共補、分補以及混合補償

● 功率因數：0.95以上（0.90～0.99可調）

● 防護等級：IP54

● 通訊接口：RS485，可實現有線/無線數據傳輸

供電條件

● 系統電壓：0.38kV

● 額定頻率：50Hz

● 相數：3

注：1、補償容量、分組、投切開關類型可根據用戶要求定做。

2、一般線路補償容量按變壓器容量的15%配置，根據實際需要可按變壓器容量的10%～30%調整。

3、進線開關可根據需要選擇熔斷式隔離開關或塑殼斷路器。

技術特點

●可實現對電網自動無功功率補償，提高功率因數、改善電壓質量、降低線路損耗，在補償容量足夠的情況下，可實現系統功率因數在0.95以上。

●裝置選用干式自愈并聯電容器，配有放電電阻，退出運行3min后電容器電荷通過放電電阻泄放至50V以下。

●投切開關選擇靈活：可根據需要選擇接觸器、復合開關、晶閘管作為投切開關。

●諧波抑制功能：可根據系統諧波情況選擇適當電抗率的電抗器，以達到濾波及抑制諧波功能。

●控制功能：具有電壓、時間、時間和電壓、功率因數、電壓和無功等多種控制方式，用戶可針對自己的電網狀況，選用最合適的控制方式。

●保護功能：具有短路、缺相、超溫保護過壓、欠壓、過流、過補償、斷電與數據保護等多種微機保護功能。

●補償方式：采用共補和分補相結合的方式，對三相不平衡負載可進行分別補償，可有效地提高電網各相的功率因數，杜絕了無功過補、欠補現象的發生。

●手/自動投切功能：配有手/自動轉換開關，控制方式靈活，可通過控制器控制電容器組的投切，也可通過手/自動轉換開關轉換，實現對電容器組的手動投切。

●通訊功能：控制器具有RS-485通訊接口，可本地和遠程與后臺進行通訊。可通過現場無線掌上電腦、全網通通訊模塊等方式實現近程控制、遠程控制，完成抄讀數據、參數設置、運行檢測等功能。

●記錄功能：具有數據記錄功能，負荷記錄、每日概況記錄、事件記錄。所記錄的數據有助于分析配電網的狀態和控制器或電容器組的運行狀況。記錄的負荷數據和控制器運行情況可通過操作軟件和串行通信接口下載到上位機。

●監視、運行功能：通過全網通通信接口及操作軟件，可實時監控的線路情況和控制器狀態。

●提供報告功能：記錄的歷史數據可以用表格的形式來顯示、打印和保存，也可以自動繪制成記錄數據曲線圖。

●顯示功能：控制器可顯示系統的電壓、電流、有功功率、無功功率、功率因數、諧波、頻率等參數，同時裝置在箱殼上設有電容器投切指示燈，以顯示電容器的投切狀態。

●告警功能：無功補償設備能夠主動向系統告警，上報自身的運行狀況。并實現系統軟件對無功補償設備的召喚功能。

●單元化設計，單件元件體積小，重量輕，便于搬運，方便運輸。
