概述

對于某些應用場合，無功負荷可以分為基礎無功需求與動態無功需求兩個部分，所以用高壓TSC動態無功補償裝置補償動態波動負荷，用高壓HVC自動無功補償裝置對基礎無功進行補償，可以達到更經濟的補償效果。

由晶閘管閥組（TSC）和真空接觸器（HVC）投切相結合的無功補償裝置，采用全新智能控制系統，微機監控，達到最佳優化投切方式。HVC補償基本無功，TSC快速響應，組合投切實現細調，既可以保證補償精度，又可以達到快速跟蹤補償?shù)男Ч?/span>

以上方案裝置運行時，TSC投切過程無涌流、無沖擊、對電力電容器無損傷，而且具有一次性投資低的優點。其一次系統如下圖所示。

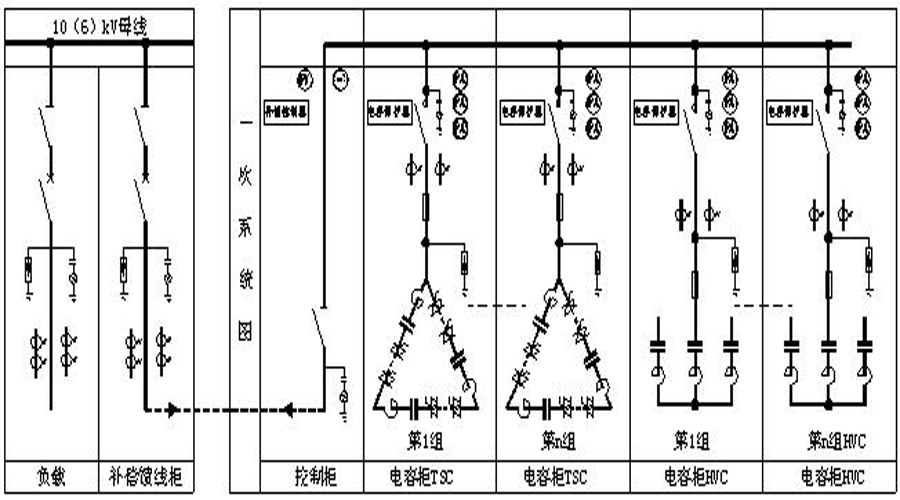

TSC角接+HVC一次原理圖

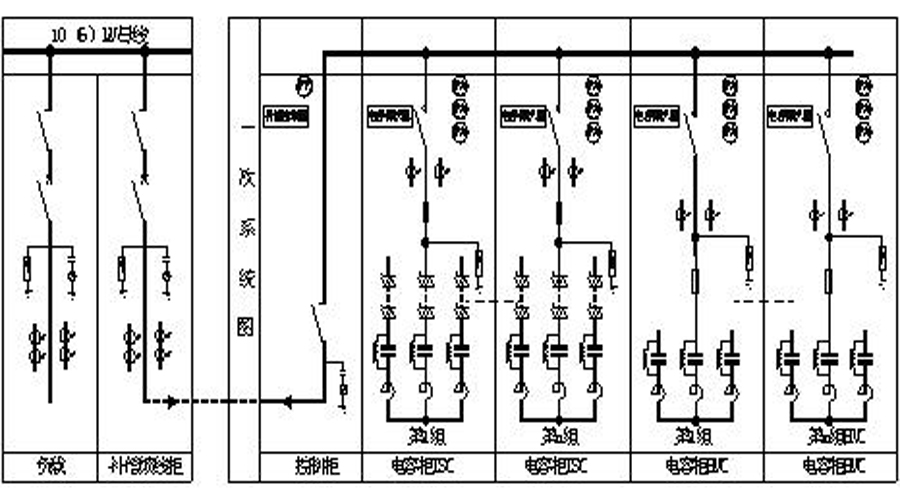

TSC星接+HVC一次原理圖

規格型號說明

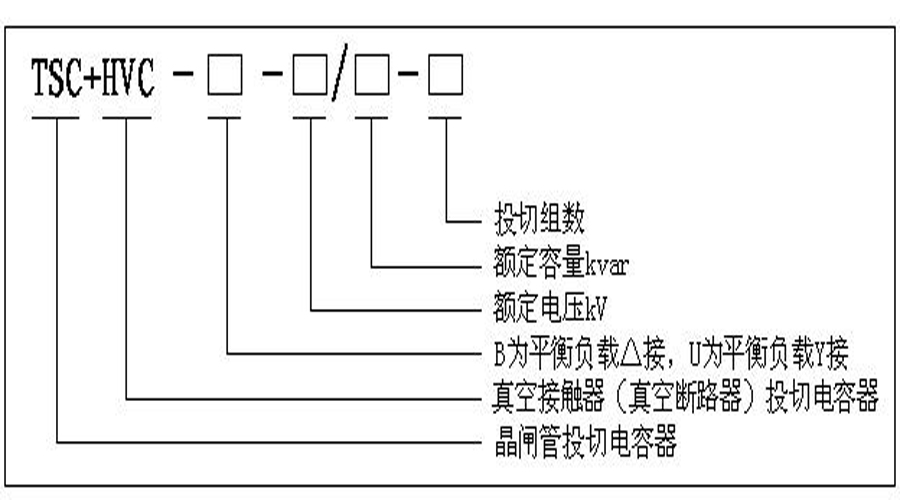

高壓TSC+HVC動態無功功率補償裝置采用三相共補、TSC角型連接、HVC星型連接方式，按電壓等級分為：3kV系統、6kV系統、10kV系統。其規格型號為：

TSC+HVC-B-10（或6、3）/X-X系列高壓TSC+HVC動態無功功率補償裝置由一面控制柜加TSC柜、HVC柜組合組成，可組合成各種容量和組數。

注：補償容量、投切級數和外形尺寸可根據用戶要求定做。
