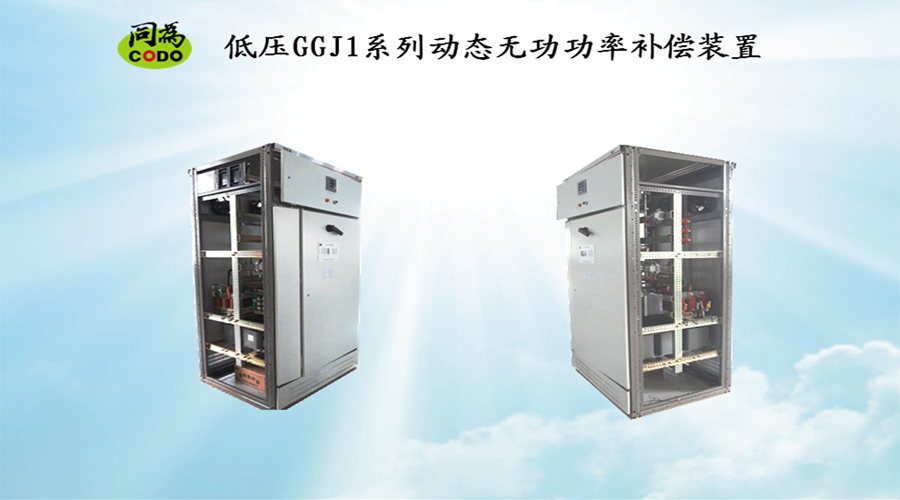

低壓GGJ系列動態無功功率補償裝置是在本公司原GBD系列動態無功功率補償裝置的基礎上發展而來。用于1140V以下低壓電力系統動態無功功率補償。采用晶閘管投切電容器，適合于對各種用電負荷進行動態無功補償用。

使用環境

★環境溫度：-25℃ ~+40℃

★最大日溫差：25℃

★海拔高度：≤2000m，超過2000m可特殊設計

★環境相對濕度：年平均值≤90%

★地震烈度：8度

★污穢等級：Ⅲ

★安裝方式：本套設備安裝在戶內

注:以上使用環境適用公司標準產品,可針對特殊環境進行特殊設計

供電條件

★系統標準電壓:400V690(660)V

★最高工作電壓:440V759V

★額定頻率：50Hz、60Hz

★相數：3

技術指標

★ 額定容量：可根據用戶要求配置，單柜額定補償容量≤600kvar，超出該補償容量建議按照主柜+輔柜配置

★分組情況：根據用戶實際需要任意分組

★動態過載能力： 1.30 In（額定電流）下長期運行，過電流是由諧波和1.1 Un（額定電壓）的過電壓共同作用的結果。1.10Un下長期運行，每24小時內可以在1.15Un下最多運行30min

★功率因數：0.95以上（0.8~1可設定）

★控制路數：24路

★響應時間：≤20ms

★電抗率：1%、5%、6%、7%、12%、13%、14%（如工況允許，可取消電抗器以節約投資成本）

★投切延時：根據用戶要求設定

★防護等級：IP30（可根據用戶要求設計）

★交流取樣電壓：系統電源電壓，交流取樣電流：0~5A

★柜體型式：GCK、GGD、MNS等（可根據用戶要求制造）

技術特點

★能夠根據電網系統無功功率大小和電壓控制要求自動投切與調節，不需要人工干預，自動補償無功功率，提高系統功率因數，在補償容量足夠的情況下，保證系統功率因數在0.95以上；

★采用雙向反并聯晶閘管技術，實現無觸點電子開關，開關壽命大大延長；

★實現過零投切，無沖擊，無涌流和過壓，不引入暫態和諧波；

★開關速度快， 20ms之內完成電容器的投切；

★三相共補與分相補償以及混合補償，方式可選；

★優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，徹底杜絕了“死機”現象。

★獨有的“硬件電路故障保護電路”，確?？刂破鲀?nèi)任意電路損壞后或“死機”瞬間都不會引發輸出誤動作。

★控制器具有良好的人機界面，智能判斷、優化控制，快速響應，實現全數字化，液晶顯示，具有聯網通訊功能，可查看時間、運行方式、投切組別、以及母線的電壓、電流、功率因數、有功、無功功率，可查看故障信息；

★延長電容器使用壽命；

★提高電力系統的靜態和動態穩定性；

★減少電壓和電流的不平衡，改善電壓質量，穩定系統電壓，抑制電壓閃變；

★降低網損，高效節能，提高電氣設備效率，增加變壓器帶載容量；

★保護措施齊全（過壓、欠壓、缺相、過流、短路等保護）；

★串聯電感，防止諧波放大、吸收部分諧波電流；

★全數字化控制，實時檢測并計算無功功率量；

★動態顯示系統功率因數、電壓、電流、頻率、有功、無功、諧波等電能質量參數；

★在線參數設置與參數保存記憶功能；

★顯示投切路數，指示工況；

★手動、自動投切，操作簡便靈活；

★RS485、CAN通訊接口，可與計算機等設備連接通訊；

★多種報警功能；

★斷電自動恢復功能。

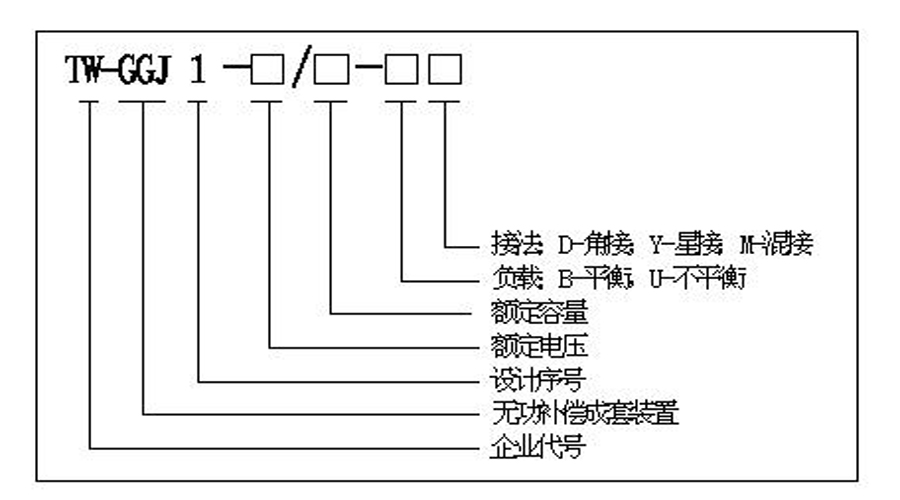

規格型號說明

低壓GGJ系列動態無功功率補償裝置在應用的過程中，根據系統特點有著不同的分類。按補償對象的平衡關系分為：三相共補與三相分補以及混合補償；按主電路拓?fù)浣Y(jié)構分為：角型連接、星型連接與混合連接；按電壓等級分為：400V系統與690(660)V系統。其規格型號為：
